ByteMLPerf是开源的AI加速器基准测试套件，专注于从用户和实际生产角度评估AI芯片的性能，涵盖易用性、灵活性及能效比等维度。近日，基于ByteMLPerf对天数智芯GPGPU芯片开展系统评测，通过分阶段测试芯片在指令、算子、模型等多个维度的性能表现，助力读者更深入地了解该芯片的架构、性能表现及使用方法。

测试结果显示，天数智芯在实测场景下的GEMM算子、FA算子均能达到较高效率，充分释放了硬件能力。在大模型应用上，该款芯片通过巧妙的并行策略，扬长避短，实现了很好的性能表现。同时，天数智芯SIMT架构带来的高通用性、灵活性，也为未来大模型结构的变化等做了充足的准备，降低了开发者的学习成本和使用难度。

感谢ByteMLPerf开源框架提供的标准化评测基准。借助这一框架，天数芯片的性能特点与优化方向得以清晰呈现，也助力天数智芯更精准地提升芯片在实际应用中的价值。

以下为ByteMLPerf测试报告摘要：

天数智芯测评技术报告

构建开源AI硬件评测工具，ByteMLperf-v1.0 X 天数智芯，扬长避短是关键

1. 引言-评估方法论

计算机系统评估与性能分析旨在运用测量、模拟等手段及工具，获取计算机执行任务时的性能特征，识别性能瓶颈，从而达成计算机系统的评估。本博客计划依据此方法论对一款天数智芯GPGPU芯片（以下简称“天数芯片”）开展系统评测，通过分阶段测试芯片在指令、算子、模型等多个维度的性能表现，助力读者更深入地了解该芯片的架构、性能表现及使用方法，探寻更为高效的架构与使用方式。

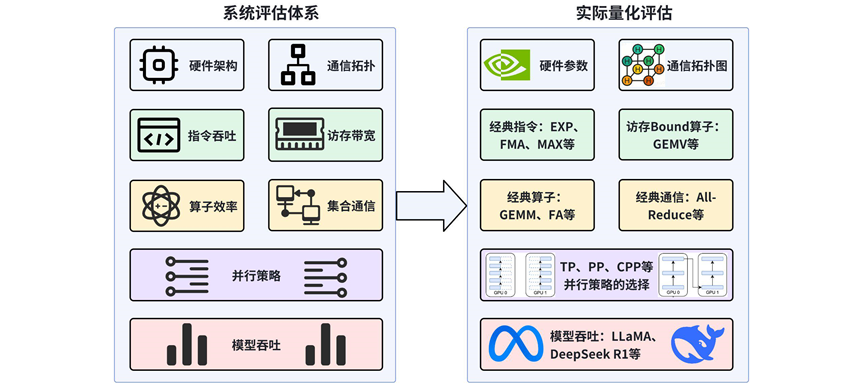

本博客将对硬件能力与软件优化这两大方向展开系统化评估。硬件能力层面涵盖单芯片硬件架构（如计算架构、存储层次架构、片内互连架构等）以及多芯片互联架构（包括硬件组件间的通信拓扑、通信接口、通信协议等）。软件优化层面包含图优化、算子优化、指令编译优化等多维度的优化手段。整体评估性能指标包括指令吞吐与延迟、访存吞吐与延迟、算子效率以及集合通信吞吐与延迟等，旨在量化硬件在不同计算和通信任务中的表现。

具体而言，本博客将呈现实际量化评估的流程：首先，从理论和分析层面对比硬件参数（算力、内存容量、互连带宽），并分析通信拓扑；其次，在单芯片层面测试经典指令与算子（如计算密集型、访存密集型、通信密集型等）；最后，在多芯片层面先选取合适的并行策略（如张量并行（TP）、流水线并行（PP）），并在实际模型（LLaMA、DeepSeek R1）上验证吞吐量，以此综合评估硬件性能和优化策略的成效。

2. 硬件架构分析

2.1 架构参数分析

天数智芯GPGPU芯片属于通用GPU架构类型，用于通用计算和AI加速。在计算单元个数上，天数芯片的多流处理器数量较A800略少，支持的数据类型包括FP32、FP16、INT8 等，其中软件层面上支持了FP8和FP4。在卡间互联方面，天数芯片使用 PCIe-Switch进行卡间互联，可实现多卡级联，在一定程度上满足中等规模的联合工作需求。其互联策略更适合通信相对较轻的任务类型，如模型推理阶段的并行计算或局部计算密集型场景。在缓存与片上存储结构上，天数芯片提供多级缓存体系，包括L1、L2 和共享内存，但结构细节与A800有所不同，可减少一定程度的数据访问延迟，为密集型算子提供较好的局部数据复用能力。

2.2 GPGPU架构分析与对比

天数芯片和英伟达A800 80GB SXM采用相似的GPGPU架构，兼容了GPU Processing Cluster、Texture Processing Cluster、Streaming Multiprocessor、Tensor Core和Cuda Core等概念。计算层次为GPC-TPC-SM-Cuda/Tensor Core，天数芯片单个芯片包含4个GPU Processing Cluster (GPC)，每个GPCs包含4个Texture Processing Cluster(TPC)，每个TPC包含4个Streaming Multiprocessor(SM)，每个SM都有相应的张量核心/矢量核心。芯片的内存层次由外部显存、片上二级缓存以及一级缓存/共享存储构成，L2和L1/shared memory之间以Crossbar的方式连接，每4个SM共享一个L1/shared memory以节省L2-L1/shared memory的布线资源。

与英伟达A800对比而言，A800有8个GPCs， 每个GPCs有8个TPCs，每个TPCs 有2个SMs，整个芯片有128个SMs (也有版本108SMs)。

从内存层次架构看， 天数芯片有64GB 外部显存，16MB L2 cache，192KB L1 cache/shared memory。在 A800 对应的架构中，每个NV SM独享一个192KB L1存储。天数的优势是4个SM 共享一个L1， 进行数据共享，减少对L2的带宽需求，进而降低布线需求。

2.3 单SM硬件架构分析与对比

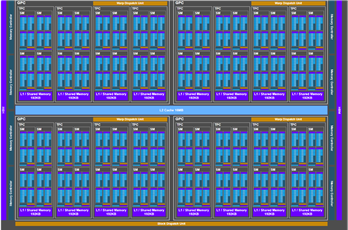

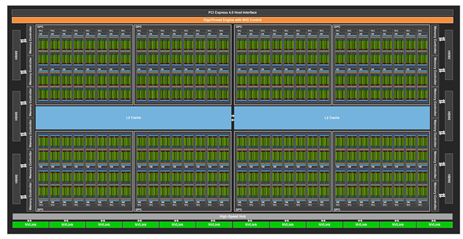

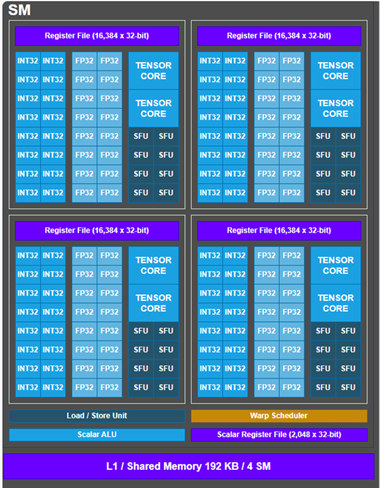

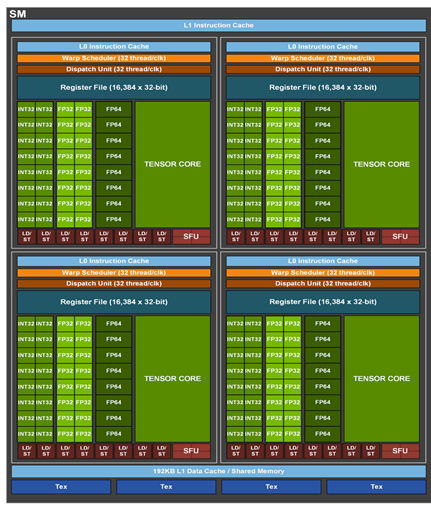

以下第一张图片展示了天数芯片单个流式多处理器（SM）的硬件架构，第二张图片呈现了英伟达A800 GPU的SM硬件架构。二者的相同点在于，这两款芯片的SM中张量核心（兼容Tensor Core）与矢量核心（兼容cuda core，包含特殊函数单元SFU）是分离的，可并行执行任务，且能实现数据共享，这对挖掘数据复用性十分有益。

在调度层面，天数智芯借助一个调度器和一个标量算术逻辑单元（Scalar ALU），完成了单个SM内4个核心的计算调度。而A800则采用4个线程束调度器（Warp Scheduler）来实现单个SM内4个核心的调度。从这些设计选择来看，A800的调度方式更为灵活，而天数智芯的芯片则更节省用于调度器的芯片面积。

2.4 架构亮点

天数芯片的架构设计具备以下架构优势：

• 采用 GPGPU 架构，且在设计时考虑CUDA兼容，因此可以高效支持CUDA框架以及相关生态，可快速适配人工智能领域的新模型，在AI等领域具有较强的适应性。
• 缓存复用效率较高。通过精妙的硬件分层设计，达成了类似于 H100 上 DSM 的高效共享内存，且访问延迟显著低于 H100。因此，天数芯片能够以更低的功耗和更小的面积提供更大的算力。
• 调度支持度高，支持通信与计算流程的高度自定义，对通信计算融合、算子融合以及不同内核的灵活调度等方面的支持良好，易于通过软件优化实现硬件利用率的最大化。
• 相较于 A800，SME Engine（一种异步DMA引擎） 和Scalar Unit 等设计可在更低能耗下实现更高的计算及访存效率，并且在硬件层面能够高效支持非 k - major 的 int8 格式矩阵运算。

3. 软件优化分析

3.1 类CUDA编程生态

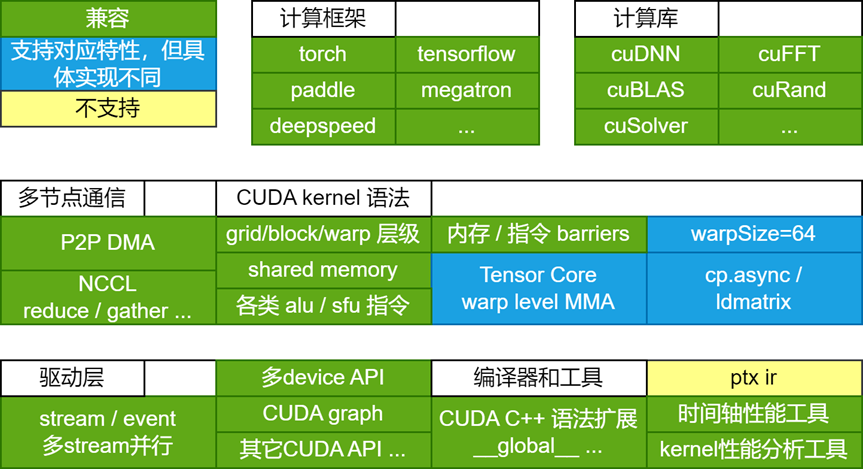

天数芯片采用和CUDA一致的异步编程模型，在CUDA/C++语法、计算网络划分（grid，block，warp）以及计算流控制（stream）等方面都提供了高度兼容的开发体验，同时通过优秀的软硬件协同能力，达到对底层硬件资源的细粒度控制，最大化利用每一份计算资源。

以计算流为例：软件上，支持兼容CUDA stream形式的launch -> execute -> wait异步流程；硬件上，天数芯片有多个流式调度单元，能够根据任务属性，动态分发不同流的计算block和通信任务。用户可通过多流的控制实现SM效率以及计算/通信能力的最大化。天数芯片也支持兼容CUDA Graph等特性，对于需要低延迟、高吞吐量的推理场景，能够大幅提升调度效率。

3.2 会用才是关键

虽然A800的纸面数据略胜一筹，但实践是检验真理的唯一标准，两者实际性能表现如何，必须放在具体的场景中来对比，而其中会用才是关键。在天数芯片上调优GEMM/FA等算子的过程中，由于天数拥有从算子库到编译器完整的软件栈，以及硬件RTL仿真环境，所以可以在每一处细节上进行极致调优。

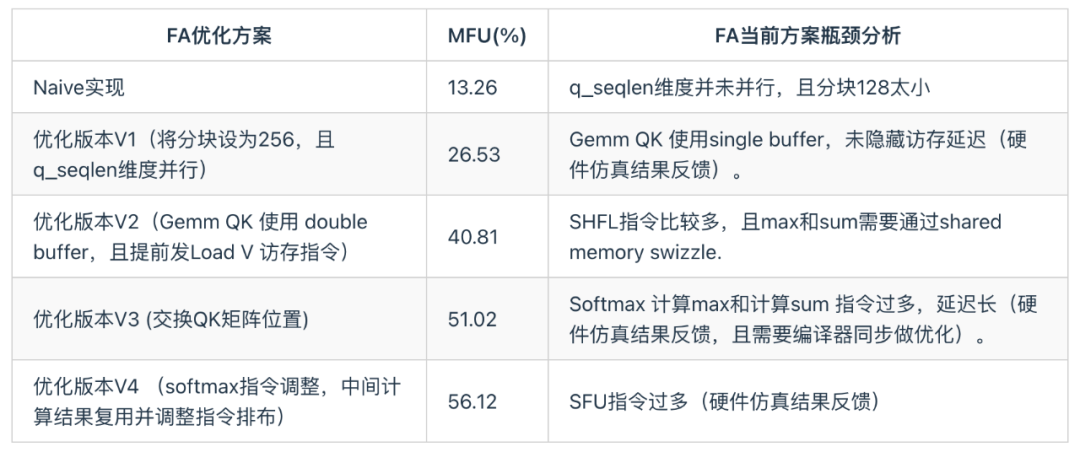

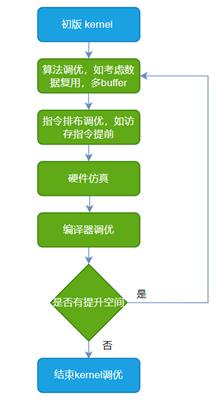

例如在进行FA算子调优时，先在算法层面做好分块策略以及数据复用之类的工作，再通过分析指令流以评估编译器是否有调优空间，最后通过实测以及硬件仿真得出实际的性能。而仿真波形可以帮助分析硬件Matrix、Vector以及LSU单元的效率，这个结果可以反馈给算子或编译器，通过继续调优以提高硬件各功能单元的效率，将硬件性能压榨到极致。而在A800上调优算子的过程中，由于缺乏硬件RTL仿真环境，无法利用仿真波形来指导算子和编译器，所以想要达到如天数芯片这样清楚每一处细节，是完全做不到的。在天数芯片上极致调优kernel流程如下图所示，MFU使用case QKV BF16, batch=8, head_num=8, seqlen=1024, head_dim=128, causal=false 测得。

下面具体对大模型中最关键算子FlashAttention（FA）进行分析。

1. 天数充足的向量算力能够确保 FA 算子在该款芯片上不会受限于向量算力，这有利于提高矩阵单元的利用率。
2. 其次，由于 FA 算子包含大量的 exp 计算，所以 SFU 的算力对于 FA 性能至关重要。天数芯片具备强大的 SFU 算力。

而以上只是在算子调优过程中体现出来的“会用”，除此之外，在进行系统调优时，“会用”更加关键。天数芯片采用PCIE Switch，互联带宽逊色于A800 SXM。在调优大模型多卡推理时，由于涉及复杂的通信和计算，如何让通信和计算overlap起来，提高计算吞吐的同时隐藏通信的延迟变得尤为关键。而天数做到了通算深度融合，卡间通信完全被计算所掩盖。这块内容后文会详细解释。

3.3 指令吞吐

天数芯片的矢量核心计算单元是由BFU（Basic Function Unit）和SFU（Special Function Unit）组成，其中BFU支持INT32/FP32的计算，SFU为特殊函数计算单元，用于sin/cos/log/exp/sqrt/rsq/ecp等计算指令。同时由于天数芯片采用和兼容CUDA的异步编程模型，只需要掌握基础cuda编程技术即可将矢量核心计算单元的算力发挥到理论峰值的95%以上。

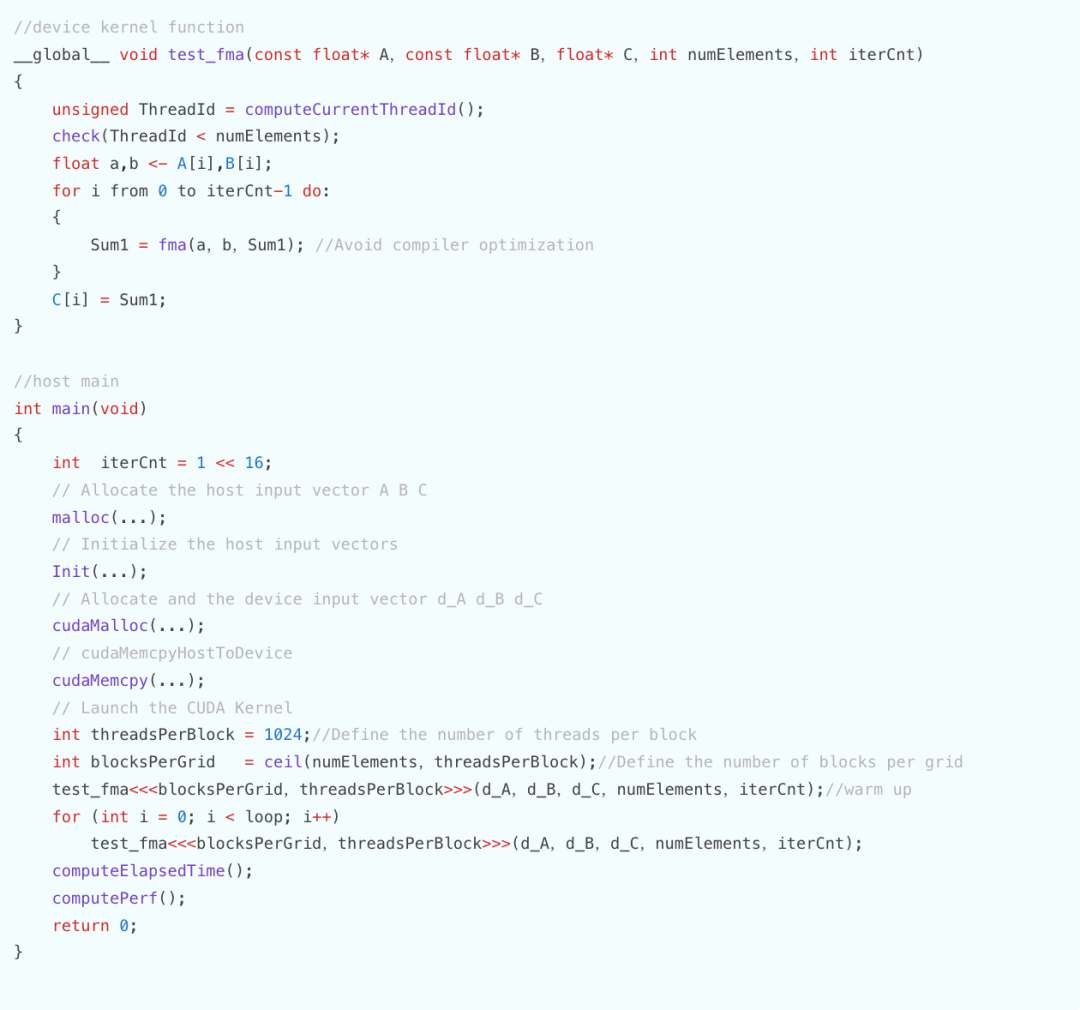

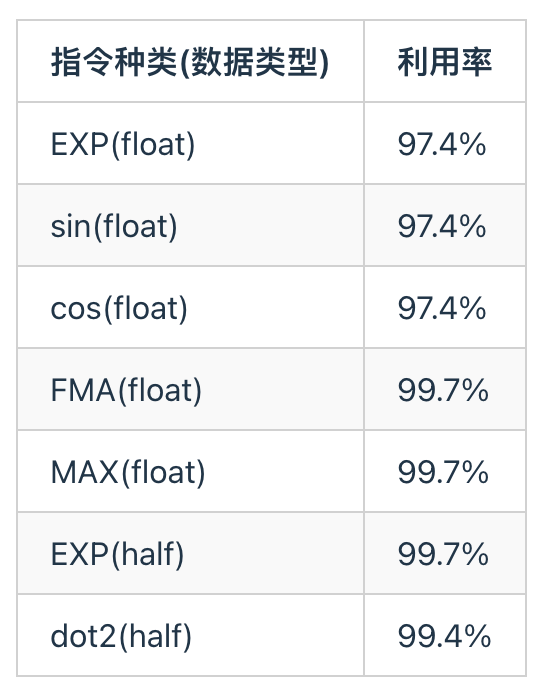

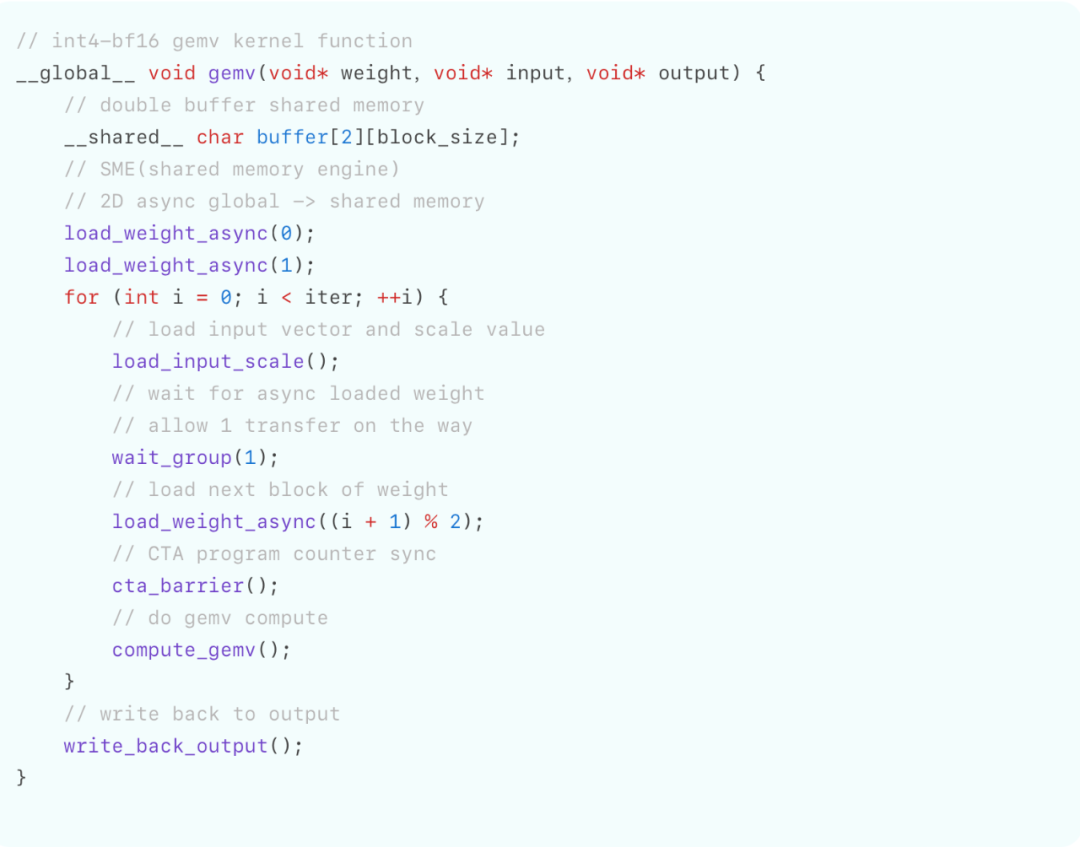

在ByteMLPerf中的byte_micro_perf中，我们提供了测试程序和kernel程序，测试数据和伪代码如下所示。通过运行测试程序可以测算出在FP32数据格式下，BFU和SFU的实际算力为接近100%的算力利用率。由于vector单元的利用率高以及vector和tensor core单元可以并行执行，在大模型训练推理中，天数这款芯片可以很好地将SFU计算隐藏在Tensor core计算中，提高计算效率。

3.4 访存带宽

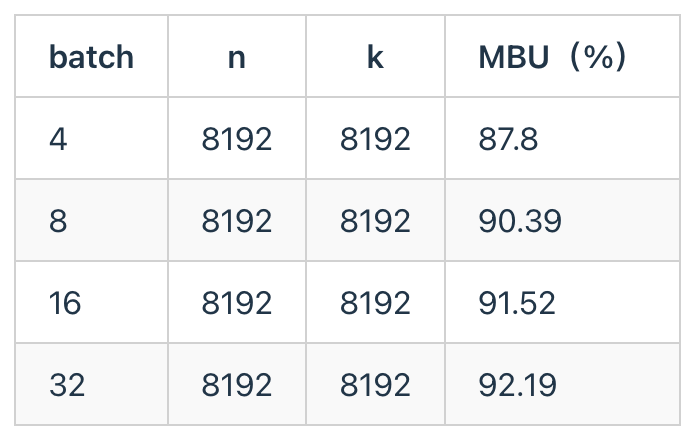

为了测试天数芯片的实际访存带宽利用率，我们使用了LLM decode过程中的典型内存瓶颈算子GEMV并考虑了AWQ量化方法。具体而言，AWQ量化的权重是uint4，激活是fp16，scale groupsize是128。GEMV是decode阶段的算子，即矩阵乘向量，由于序列长度较小，所以一般是内存瓶颈。用AWQ GEMV来测试MBU，实测数据如下：

得益于先进的异步SME Engine设计，较为灵活的架构和较高的vector算力，天数芯片在AWQ GEMV中能达到超过90%的带宽利用率。

3.5 GEMM算子实测分析

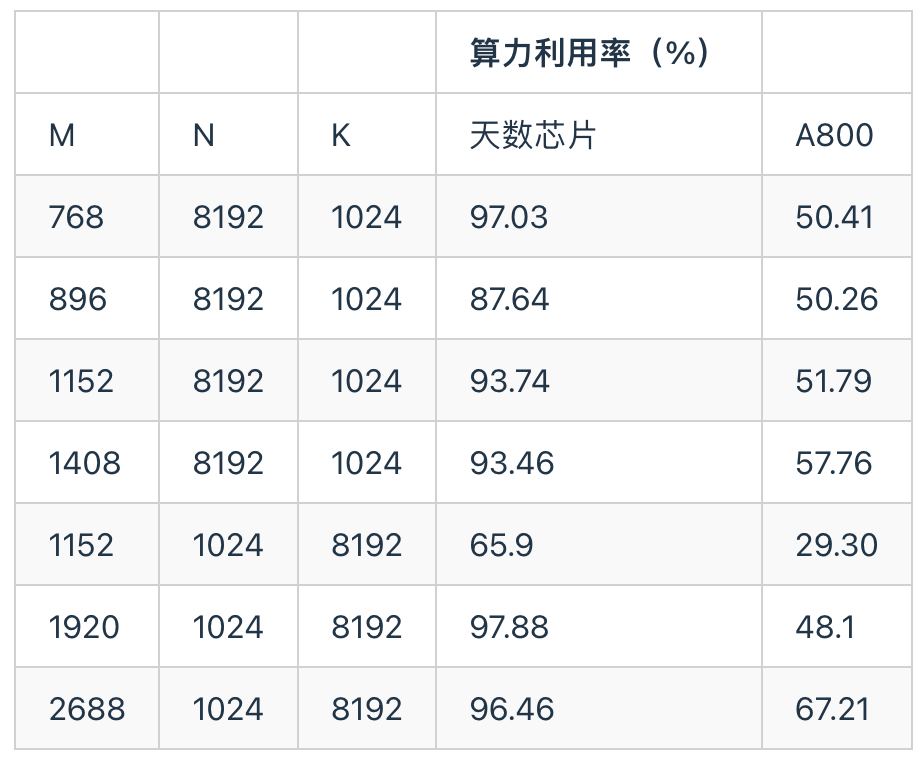

基于ByteMLPerf 中几种常用的矩阵规模，对 INT8 GEMM 算子进行了评估，并测量了天数芯片与 A800 在这些shape下所能达到的算力利用率。

从结果可以看到，在多种典型规模下，天数芯片能够维持较高的算力利用率，特别是在大尺寸矩阵计算中，其计算阵列能够得到充分发挥，表现出较强的硬件效率稳定性。

3.6 FA算子实测分析

3.6.1 纯BF16类型MFU对比

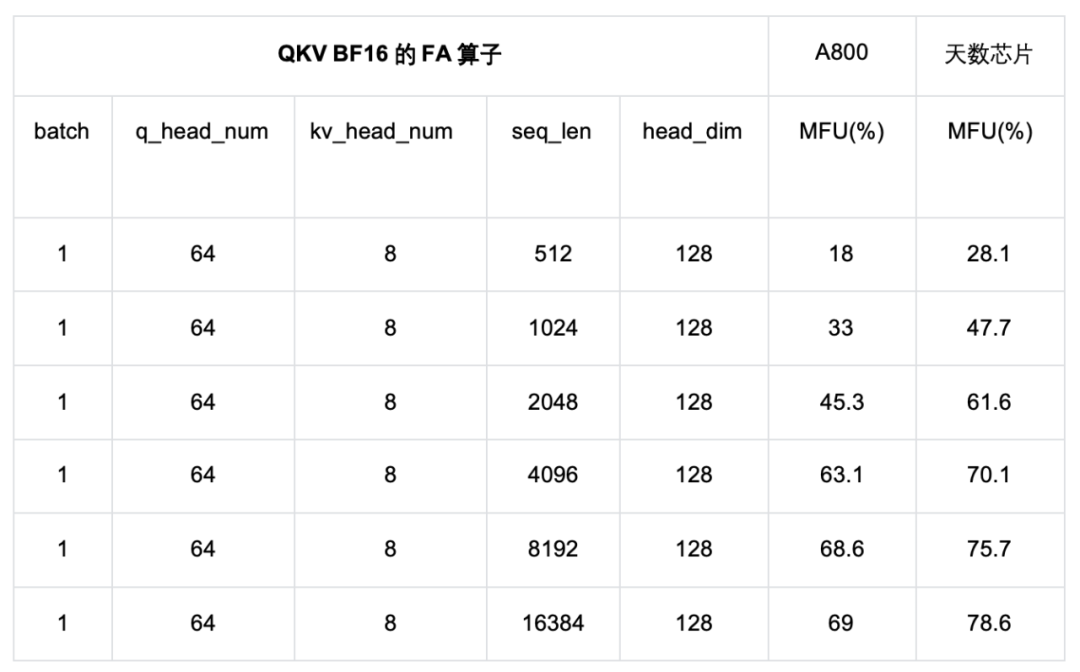

我们将针对天数芯片和英伟达 A800 的 FA 算子的纯 BF16 类型 MFU 进行对比。如下表所示，q_head_dim等于kv_head_dim，横坐标表示输入序列的长度，纵坐标表示 MFU。

A800 FA测试使用的是目前最常用的Dao-AILab开源flash-attention实现，版本为Release v2.7.4。 天数芯片FA测试使用ByteMLPerf框架。

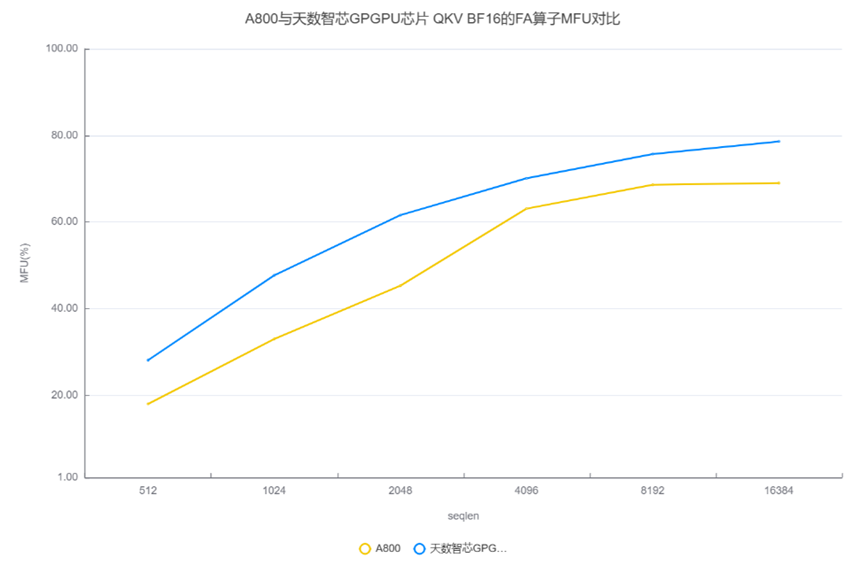

如上图所示，从QKV BF16 的性能测试结果来看，无论在短seqlen还是长seqlen上，天数芯片相较A800都表现出更高的MFU，这展现出了天数GPGPU极高的FA效率，充分体现了天数GPGPU架构的高效性。

3.6.2 INT8类型MFU对比

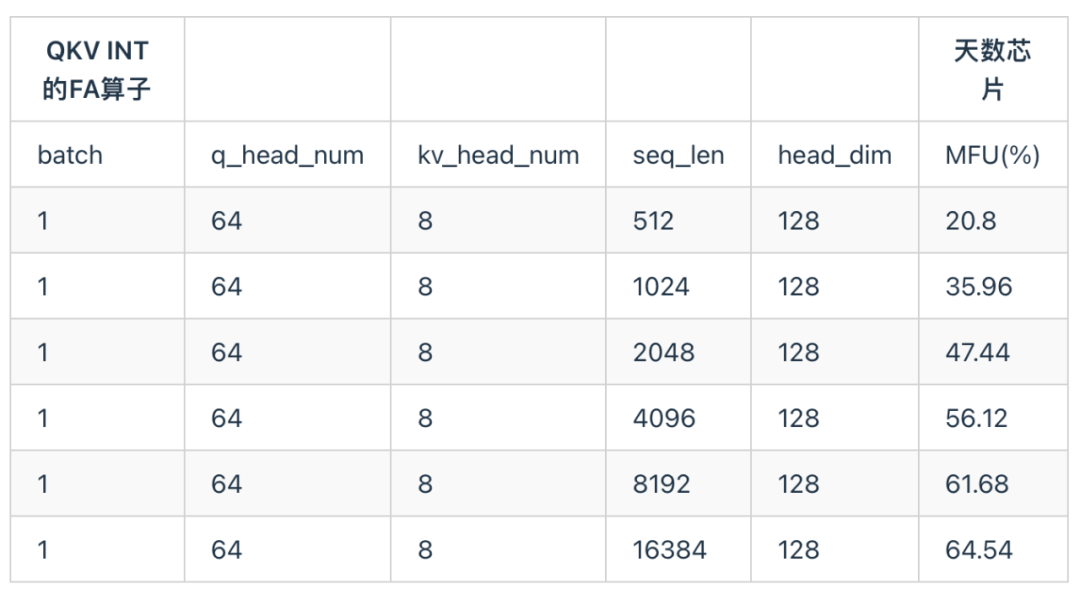

下表是天数芯片 QKV Int8 类型的 FA 测试结果。

3.6.3 FA流水线分析图

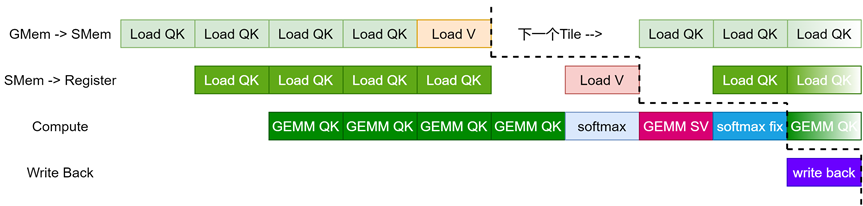

为了进一步研究FA算子的效率，下面给出天数芯片的FA极致优化的流水图。如下图所示，可以看出流水线排布非常紧凑，资源空闲非常低，因此其FA算子效率较高。

4. 集合通信和通算融合分析

4.1 单机拓扑

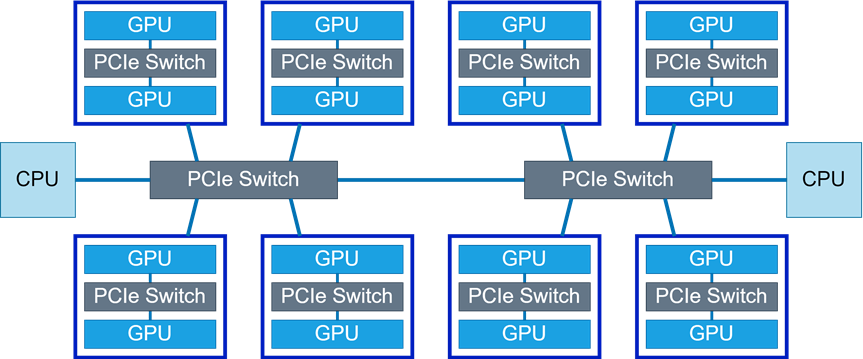

上图为天数芯片的16卡互联拓扑图。每两张卡之间通过一个PCIe 4.0 Switch连接，每4张卡之间通过一个PCIe 4.0 Switch连接，两个PCIe Switch连接到两个CPU上。对于All-Gather调用，执行Ring算法，经过15次环形传输，每个GPU上都有了完整的副本。对于All-Reduce调用，则使用Reduce-Scatter + All-Gather算法，执行两遍Ring算法，每一遍算法同样迭代15次。

4.2 All-Reduce通信

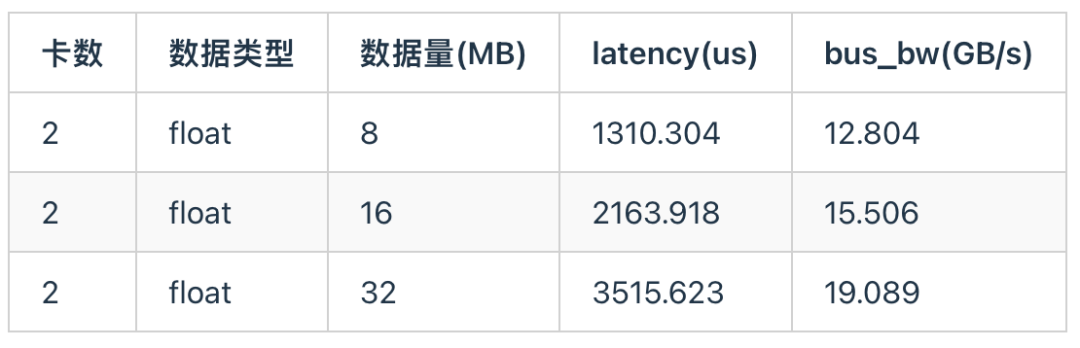

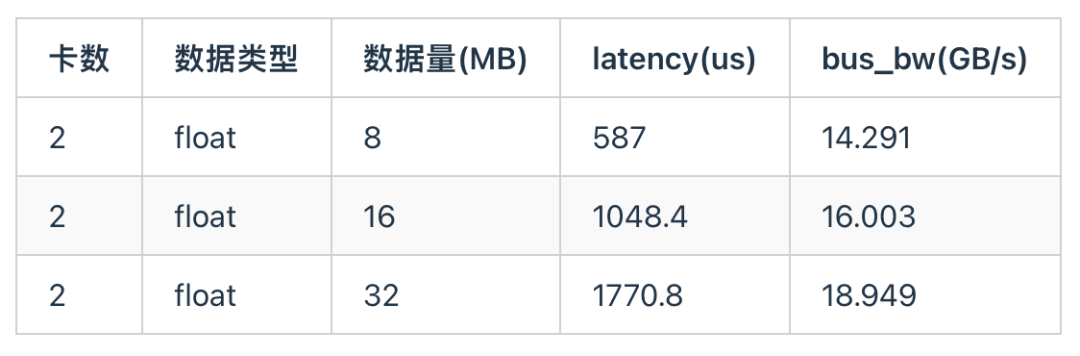

我们采用ByteMLPerf框架测试2卡间不同通信量下的通信延迟和算法带宽。天数芯片采用PCIe 4.0通信，理论上限为单向32GB/s，双向64GB/s。

All-Reduce 使用 Ring 算法，对于双卡Reduce该算法包含三个核心步骤：

1. 数据传输：将当前的 Rank 的数据发送到下一个 Rank 中；
2. Barrier：在 Rank 发送数据完成后，会在 Rank 间进行一次 Barrier，用于确保数据传输完成；
3. Reduce：将接收的数据和Rank 上的本地数据进行 Reduce。

再加上存在一定的PCIe协议开销和通信启动开销等，在16M长度下，all-reduce能达到约60%的带宽利用率。

4.3 All-Gather通信

All-Gather 的算法与 All-Reduce 类似，区别在于不需要 Reduce。在16M长度下，all-gather同样能达到约60%的带宽利用率。

4.4 通算融合

天数针对大模型（LLM）中常见的GEMM + All Reduce流程进行了通算融合优化。得益于高度灵活的兼容CUDA架构，用户能够轻松进行计算/通信的细粒度控制，从而提高芯片的利用率。

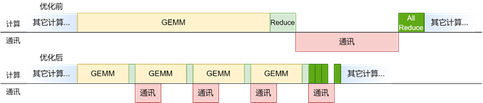

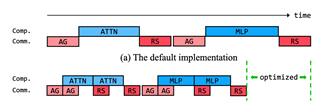

如上图所示，经过优化，计算和通讯阶段都被拆成了多份，因此不需要等到所有计算完成再开始通讯。经过合理的调度，通讯时间几乎完全隐藏在了GEMM和Reduce计算过程中，这使得天数芯片能够充分利用有限的互联带宽达到极高的Prefill效率。

5. 模型实测分析

5.1 理论分析 （TP v.s. PP)

由于天数芯片的算力密度较高，因此更适用于计算密集型的 prefill 场景，而对于访存密集型的 decode 场景则相对不占优势。

该芯片采用PCIe-Switch进行卡间互联，缺乏专门的高速互联总线，互联能力为64GB/s双向带宽，显著低于A800的400GB/s带宽。因此，在多卡并行时需要选择带宽需求更低的并行策略以避免性能瓶颈。尽管互联带宽更低，但就像3.2节里面说的那样，软件架构上的优化可以缩小硬件带来的差距，合理的软件设计与调度策略才是性能发挥的关键。

以Deepseek R1模型为例，权重使用int4存储时，可以在16张天数芯片上部署。假设序列长度4096，模型维度为7168，每张卡激活参数量2.3 B，模型有61层。当attn部分使用TP，ffn部分使用TP/EP时，每层共需要2次all-reduce通信操作。当通信数据类型为BF16时，在TP16时，每张卡的通信量为：

虽然实际执行过程中部分算子为memory-bound（执行时间会比纯计算长），同时可以结合使用通算融合优化，可以把该比例进行提高，通信所占时间仍较大。因此在天数芯片中TP使用较少，PP使用较多。

考虑仅使用PP并行时，当PP=16，每张卡的通信量为：

可见PP的通信开销远小于TP。

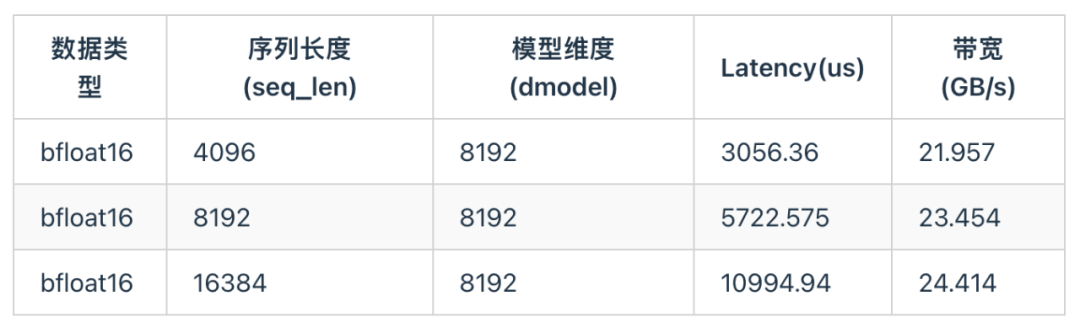

相比于TP并行策略，PP和CPP并行策略只有点对点通信，由上述计算可知其通信的理论耗时不到计算时间的1%，因此目前天数芯片适合低带宽需求的PP和CPP场景。下图是该芯片在一些常见尺寸下的P2P性能。

在几种序列长度下，P2P性能能够达到峰值的65%~75%，能够满足PP并行的要求。因此天数芯片主要使用PP并行时，可以忽略其通信时间。

目前天数芯片采用PCIe 4.0互联方案，若想支持更大TP并行，需要将计算/通信时间比进一步提高。因此在后续芯片设计中拟将互联方案升级到PCIe 5.0使得带宽翻倍。这样的话在算力不变的情况下，TP理论计算/通信时间比会同步翻倍。同时由于即使使用PCIe5.0，纯TP理论计算/通信时间仅能从0.5提升到1，计算占比仍较小，所以PP仍然需要，所以下一代芯片设计中将更好的支持P2P通信语义以更好地支持PP和CPP并行模式。

下面用vLLM框架测试了天数芯片和A800在两个经典模型上的prefill性能。

5.2 LLaMA2 7B Prefill实测结果

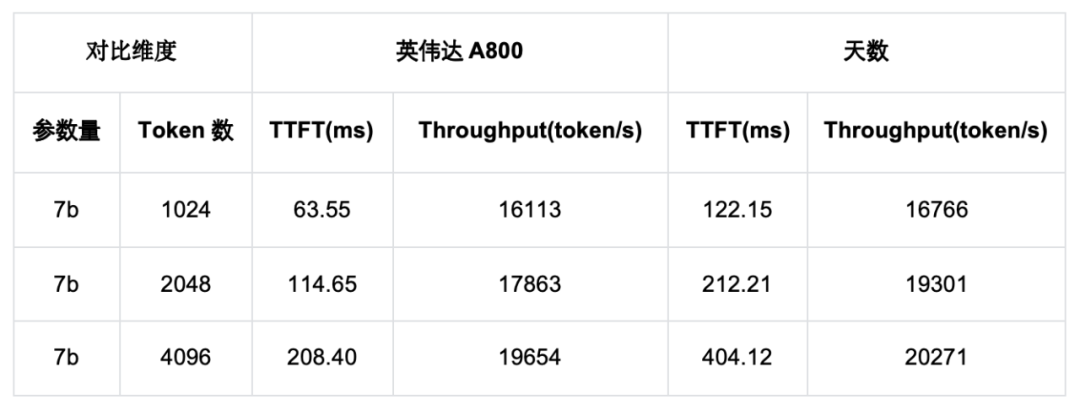

下面测试了英伟达A800和天数芯片在LLaMA2 7B Prefill w8a8-int8 场景下，随着输入Token个数增大，TTFT和吞吐的实测结果

如上表所示，天数芯片的首词生成时间（TTFT）约为英伟达 A800 芯片的 2 倍；随着 Token 数的增加，该芯片吞吐性能相对于 A800 的优势逐步凸显，最终实测吞吐性能略优于英伟达 A800 芯片

5.3 DeepSeek R1 Prefill实测结果

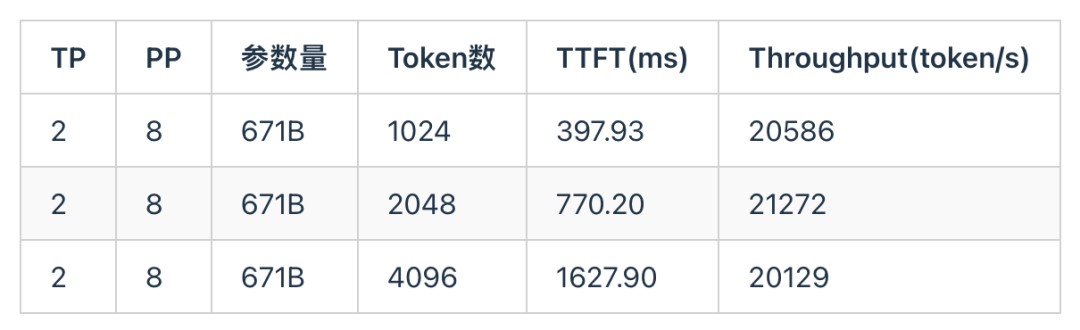

下面测试了英伟达A800在DeepSeek R1 671B Prefill场景下，随着输入Token个数增大，TTFT和吞吐的实测结果（注：vLLM在英伟达A800芯片上不支持MoE W8A8-int8，因此A800采用w4a16量化方案）。为了最大化吞吐量，同时统一测试标准，A800和天数芯片均采用TP2 PP8的并行方案。

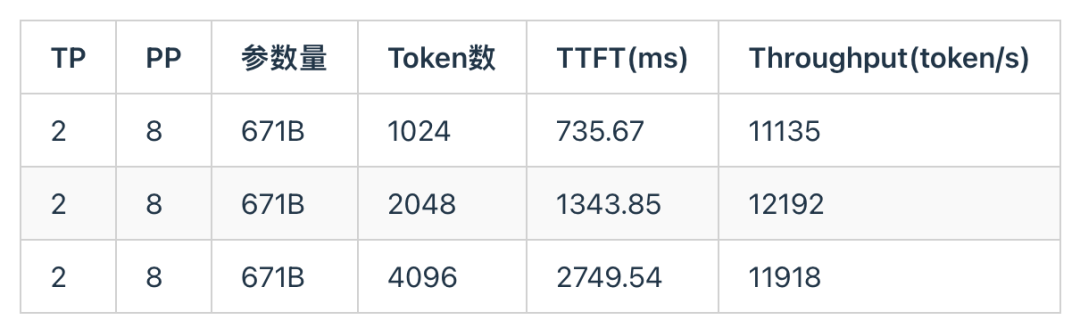

下面是天数芯片在DeepSeek R1 671B Prefill场景下，随着输入Token个数增大，TTFT和吞吐的实测结果。由于该芯片的互联带宽较低，因此采用较大的PP能够缓解通信的大小，充分发挥芯片的硬件资源，降低延迟，提高吞吐。

通过对比两组实测结果可以发现，得益于天数芯片针对 DeepSeek R1 模型的定制化适配与优化，其 TTFT 显著低于 NVIDIA A800，同时整体吞吐性能也优于 A800。需要指出的是，天数芯片对 DeepSeek 模型进行了 W4A8 量化优化，对应的计算精度为 INT8；而 A800 采用 W4A16 量化方案，对应精度为 BF1
